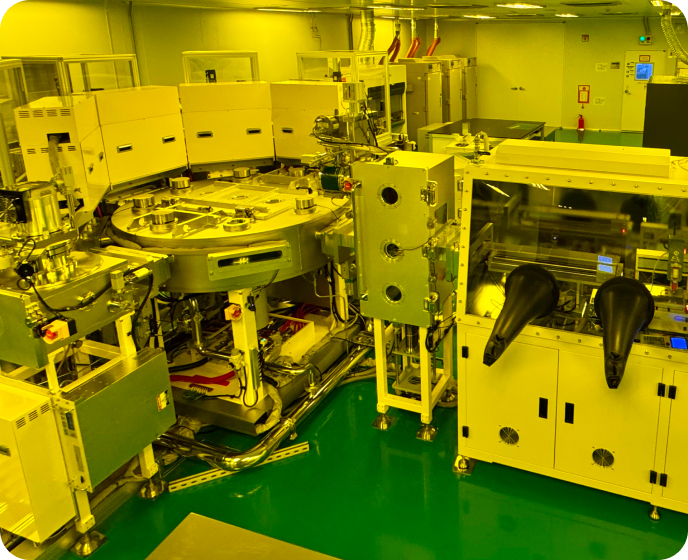

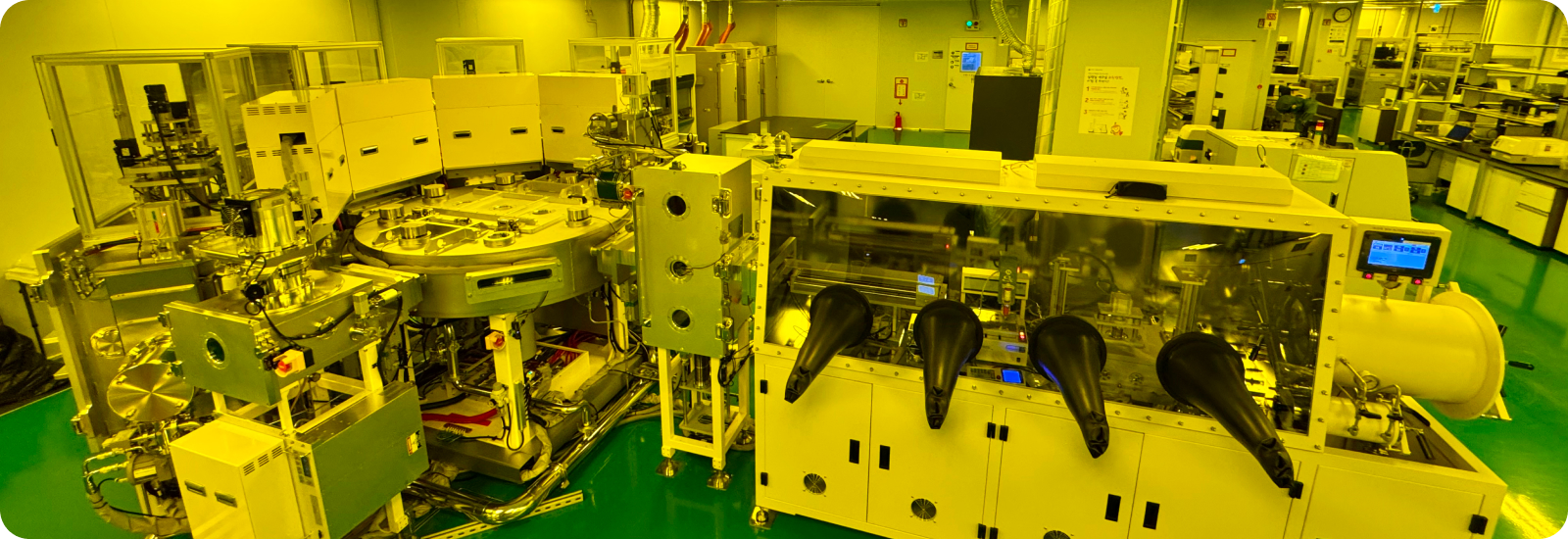

Cluster System

자동화 시스템 구축으로, 안정된 품질을 실현합니다.

Cluster System

  • OLED 소자의 연구개발
  • OLED 샘플 테스트 및 준양산 테스트
  • OLED 재료업체의 다양한 테스트 진행

Specification

Item
Description
Substrate
200 x 200mm ±0.2mm Glass
Effective Area
180 x 180 mm
Chamber Configuration

증착 :  3 Organic Chamber(6 source/ch) – Source port 8EA
1 Metal chamber (4 source/ch)

봉지 :  Glove Box (4 glove)

물류 :  Load lock, Transfer, Flip

Robot Accuracy
≤± 200 ㎛
Uniformity & Repeatability
  • Organic(Host) ≤± 2 %
  • Organic(Dopant) ≤± 3 %
  • Metal ≤± 5 %
Rate Accuracy
  • Organic(Host) 1.0 Å/s ±2 %
  • Organic(Dopant) 0.1 Å/s ±3 %
  • Metal 0.5 Å/s ±5 %
